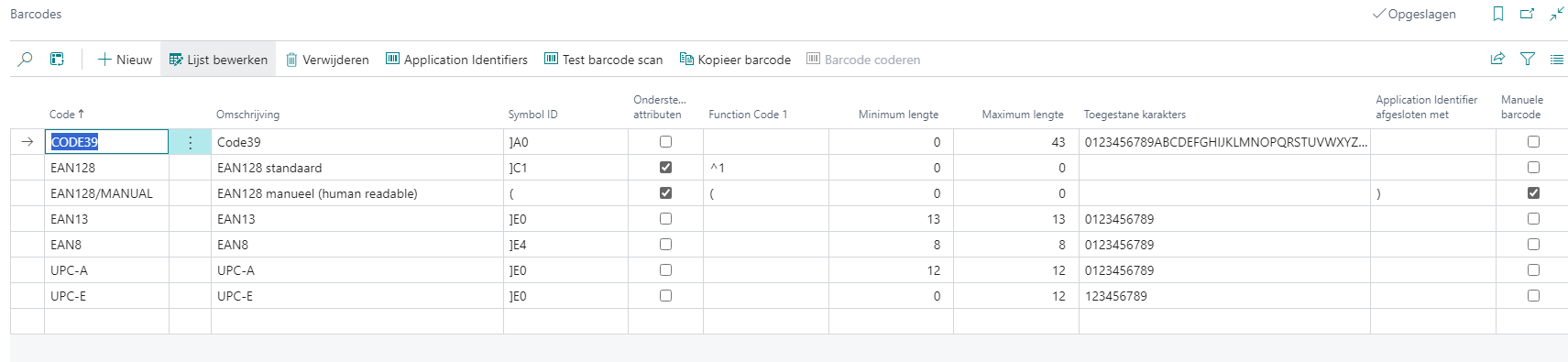

Barcodes
In deze lijst kunnen verschillende soorten barcodes worden opgegeven. De barcodes die hier zijn opgegeven kunnen dan verwerkt worden
| Veld | Omschrijving |
|---|---|
| Code | Unieke identificatie van een barcode. |
| Omschrijving | Omschrijving van de barcode. |
| Symbol ID | Symbol ID van de barcode. Dit zijn doorgaans de eerste karakters in een barcode die aanduiden welk soort barcode dit is. Bv ]C10130012345678906 wordt dankzij de ]C1 als EAN128 herkend. |
| Ondersteund attributen | Geeft aan of de barcode attributen ondersteunt. |
| Function Code 1 | Duidt aan welk(e) karakter(s) gebruikt worden als function code 1. |
| Minimum lengte | Geeft aan wat de minimum lengte van de gegevens in de barcode moet zijn. |
| Maximum lengte | Geeft aan wat de maximum lengte van de gegevens in de barcode kan zijn. |
| Toegestande karakters | Geeft aan welke karakters zijn toegestaan in de barcode. |
| Application Identifier afgesloten met | De opgegeven tekst duidt aan dat deze tekst direct na de application identifier komt en geen deel uitmaakt van de waarde. Deze tekst zal worden verwijderd. |
| Actie | Omschrijving |
|---|---|
| Application identifiers | Geef de application identifiers voor de geselecteerde barcode weer. |
| Test barcode scan | Test een barcode. Indien de barcode gekend is zal de code van de barcode worden weergegeven. Indien de barcode attributen ondersteunt, zullen alle application identifiers en hun waarde worden weergegeven. |
| Kopieer barcode | Maak een kopie van de geselecteerde barcode. |

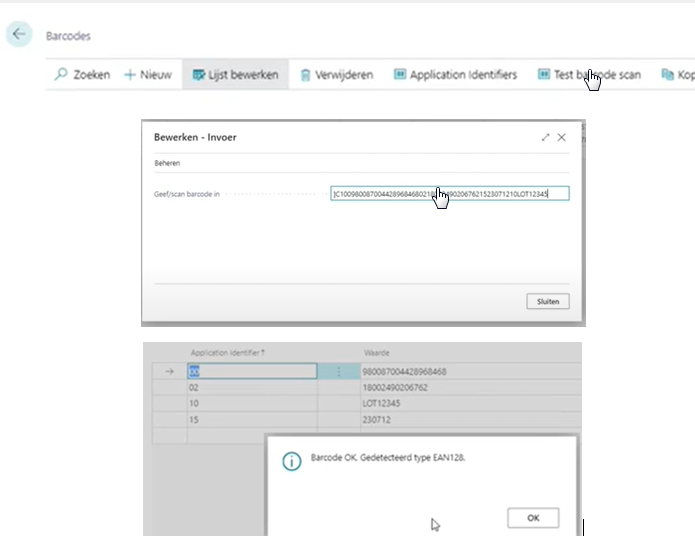

Voorbeeld van test barcode scan waarbij gebruik gemaakt wordt van Application identifiers. In dit voorbeelt bevat de barcode een artikelnr, identifier dat het om een pallet, lotnr, etc...

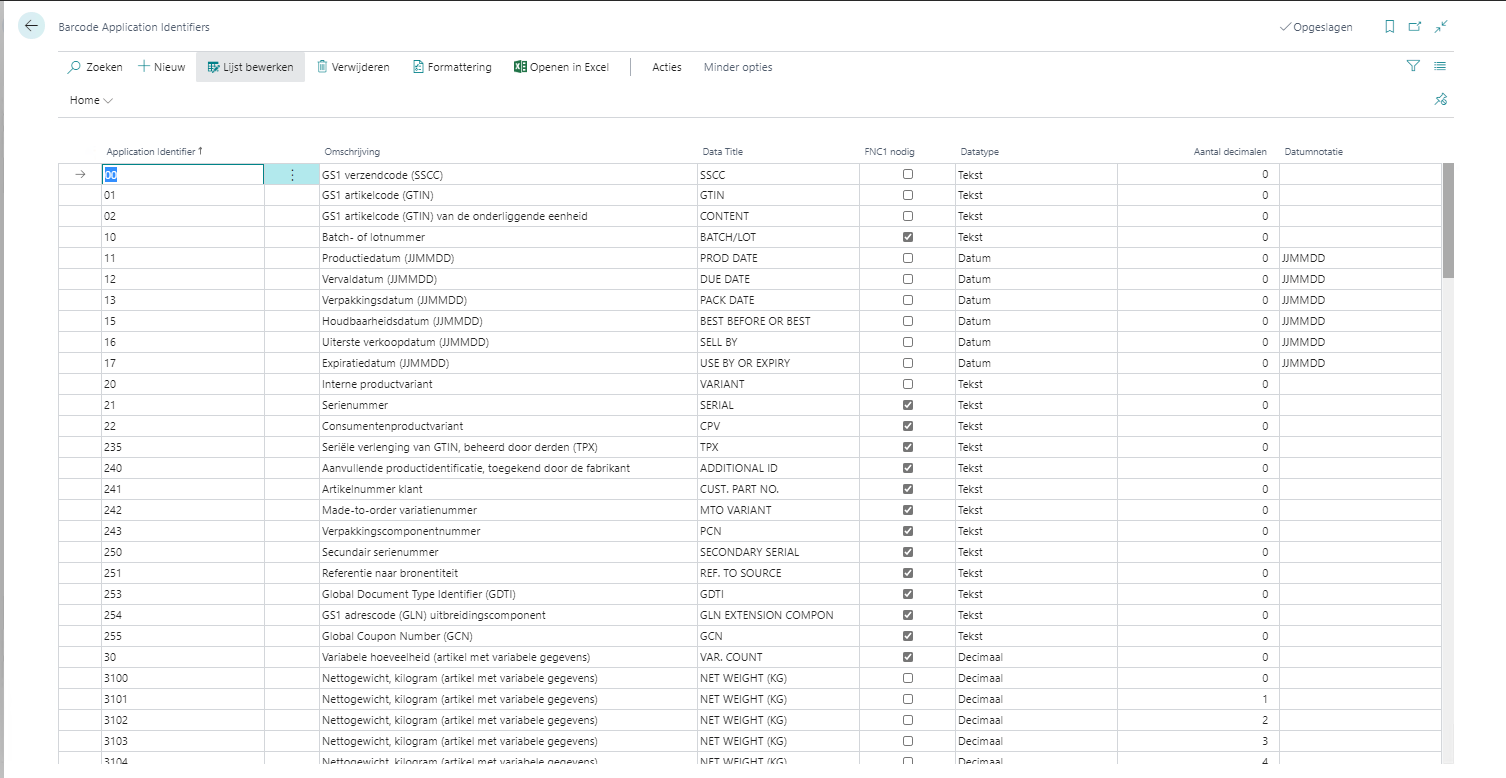

Barcode Application Identifiers
Bepaalde barcodes zoals bv EAN128 bevatten application identifiers. De barcode is een samengestelde barcode waar verschillende aparte blokjes informatie in verwerkt kunnen zitten. Bijvoorbeeld naast de GTIN-code ook het lotnummer van het ingescande product, het serienummer of het artikelnummer van de klant die de goederen ontvangt.
| Veld | Omschrijving |
|---|---|
| Application Identifier | Unieke code van de application identifier. |
| Omschrijving | Omschrijving van de application identifier. |
| Data Title | Data titel van de application identifier. |
| FNC1 nodig | Duidt aan of de application identifier in een barcode dient afgsloten te worden met het FNC1 karakter. |
| Datatype | Duidt aan welk datatype de gegevens van de application identifier bevat. |
| Aantal decimalen | Duidt het aantal decimalen aan. |
| Datumnotatie | Duidt de datumnotatie in de barcode aan. |
| Actie | Omschrijving |
|---|---|
| Formattering | Geeft de formatteringsregels voor een application identiefier weer. |

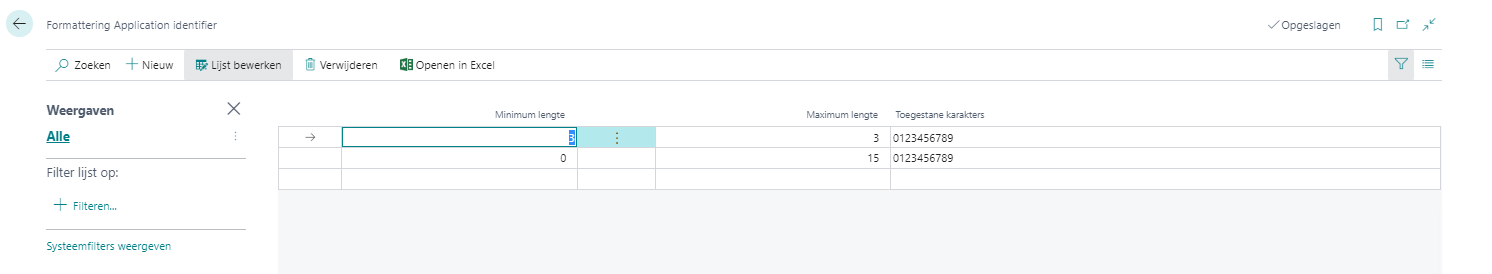

Barcode Application Identifier Format
De gegevens binnen een application identifier moeten voldoen aan bepaalde regels.
Deze regels zijn hier opgegeven. Zo kan een application identifier zijn opgebouwd uit verschillende stukken. Elk van deze stukken heeft zijn eigen formatterings-regel.
Er kan binnen een AI (application identifier) slechts 1 deel zijn met een variabele lengte (min. lengte <> max. lengte). Het variabel deel van een AI moet ook steeds als laatste stuk (formattering) voorkomen.
Wanneer de formattering van een AI variabel is van lengte, dan zal op de AI steeds het veld FNC1 nodig moeten aangevinkt staan. Het voorkomen van het FNC1-karakters duidt daarmee aan dat de gegevens van deze AI zijn beeindigd en dat hierna een nieuwe AI start.
| Veld | Omschrijving |
|---|---|
| Minimum lengte | Geeft aan wat de minimum lengte van de gegevens in de application identifier moet zijn. |
| Maximum lengte | Geeft aan wat de maximum lengte van de gegevens in de application identifier kan zijn. |
| Toegestande karakters | Geeft aan welke karakters zijn toegestaan in de application identifier. |
TIP
Zie technische informatie voor de procedures en events die het mogelijk maken te integreren met deze componenten.
